一、項目簡介：

        GW-40A鋼管彎曲試驗機是對鋼管材料進行冷彎試驗和平面反面彎曲試驗的一種工藝設備。其主要參數符合鋼管彎曲中有關規定。此設備為鋼廠和質檢單位檢驗鋼管的彎曲性能和反彎性能的理想設備。

        此鋼管彎曲試驗機具有結構緊湊、操作簡單、承載能力大、運行平穩、噪聲低，且彎曲角度顯示直觀，安全可靠、維修方便等優點。

二、方案描述：

        本試驗機的工作原理：采用數字集成電路，試驗機的彎曲角度由電機高速軸上取得的光電脈沖整形分頻后，進行角度計數并不斷累計顯示，當試驗機工作盤轉至所設定的角度時，經邏輯電路控制，使制動電機斷電停止轉動。為了保證操作人員和設備的安全，該設備還配有可靠的限位機構，當電氣控制部分發生失控或誤操作時可及時使設備停止運轉。

三、技術指標：

        彎曲最大直徑  ： φ57mm

        正向彎曲角度 ：0～180°內任意設定

        工作盤轉速 ：     ≤20°/S

        電動機功率 ：      3.5kW

        機器外形：1660×1170×1070

        機器重量 ：          1500Kg

四、結構簡介：

        彎曲試驗機由以下部分組成：

        1、主機架；

        2、驅動部分：電機和減速機；

        3、工作臺部分：工作盤和壓緊裝置；

        4、電氣測量、控制和顯示部分；

        附件部分：工作軸、彎心套等。

五、電氣工作原理：

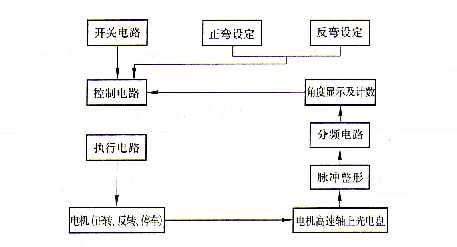

        1、電氣工作原理：本試驗機的電氣控制原理（如附圖1所示）是采用數字集成電路，試驗機的彎曲角度由電機高速軸上取得的光電脈沖整形分頻后，進行角度計數并不斷累計顯示，當試驗機工作盤轉至所設定的角度時，經邏輯電路控制，使制動電機斷電停止轉動。

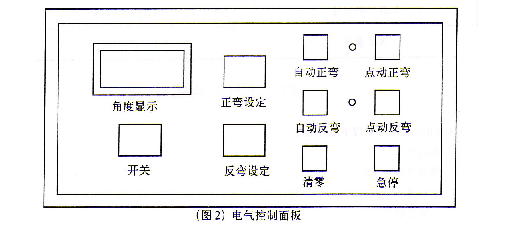

        2、電氣控制面板設置：電氣控制面板上（如附圖2）設置有點動正彎、點動反彎、自動正彎、自動反彎按鈕，還設置有急停按鈕、清零按鈕，并有彎曲角度顯示裝置，自動正、反彎曲指示燈，自動正、反彎曲角度的設定裝置及總開關。

附件：

        DN20  DN22.5   DN25  DN27.5   DN30  DN32  DN40

六、售后服務：

        設備三包期為正式交貨之日起一年。在三包期內，供貨方對設備出現各類故障及時免費維修服務。對非人為造成的各類零件損壞，及時免費更換。所更換的部件三包期從更換之日起重新計算。保修期外設備在使用過程中發生故障，供貨方及時到訂貨方服務，積極協助訂貨方完成維修任務。
